- Détails clés
- Variante spécialisée de notre débitmètre de ligne de production éprouvé (FCO792)
- Contrôle automatique du régulateur de pression ultra-basse
- Corrélation directe avec les normes d'essai harmonisées
- Paramètres spécifiques au produit pour l'optimisation des tests
- Tester des débits faibles et élevés dans un seul instrument
Test de fuite différentiel avancé
S'appuyant sur le succès du FCS510 éprouvé et du FCO792 avancé, le FCS610 est la dernière génération d'instrument de test d'étanchéité de boîtier d'appareil et de chambre de combustion de Furness Controls. Conçu pour se conformer aux normes harmonisées pour le test des systèmes de chaudières à gaz/fioul, le FCS610 bénéficie des fonctionnalités avancées du FCO792 avec l'ajout d'une régulation de pression ultra-basse requise pour ces tests rigoureux.
-
Performances
Temps de test rapides avec des niveaux de précision mondialement reconnus à des pressions ultra-basses
-
Communications
PROFINET et EtherNet/IP permettent une connexion facile à un automate programmable ; les options de communication supplémentaires comprennent RS232, RS485, LAN (série sur TCP/IP) et USB
-
Intégration
Les sorties pneumatiques et les E/S numériques garantissent que ces testeurs de ligne de production peuvent s'intégrer à de nombreuses configurations de gabarits
-
Options flexibles
La régulation de pression automatique ultra-basse garantit que les chambres de combustion et les boîtiers peuvent être testés avec un seul instrument
-
Écran tactile

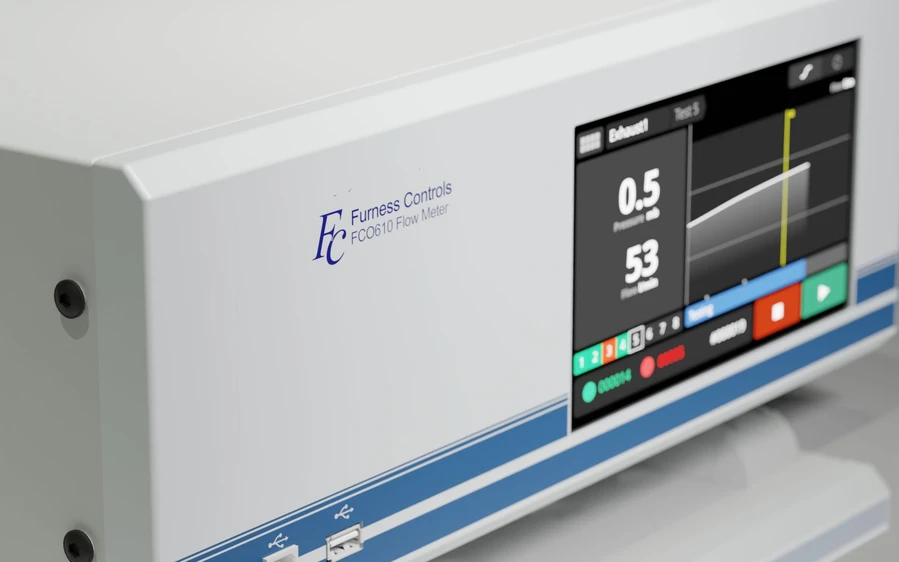

L'interface de commande de l'appareil est un écran tactile capacitif couleur de grande taille. Il offre une navigation intuitive dans les menus pour la programmation et propose de nombreux modes d'affichage, notamment l'état opérationnel et les résultats graphiques instantanés pendant les tests
-
Enregistreur de données
L'enregistreur de données intégré stocke les résultats des tests localement pour un rappel ou une exportation faciles. Les résultats peuvent être analysés sur l'appareil grâce à l'écran haute définition, ou exportés via une clé USB pour analyse sur PC. Un ajout indispensable lorsque des tests critiques pour la sécurité sont effectués

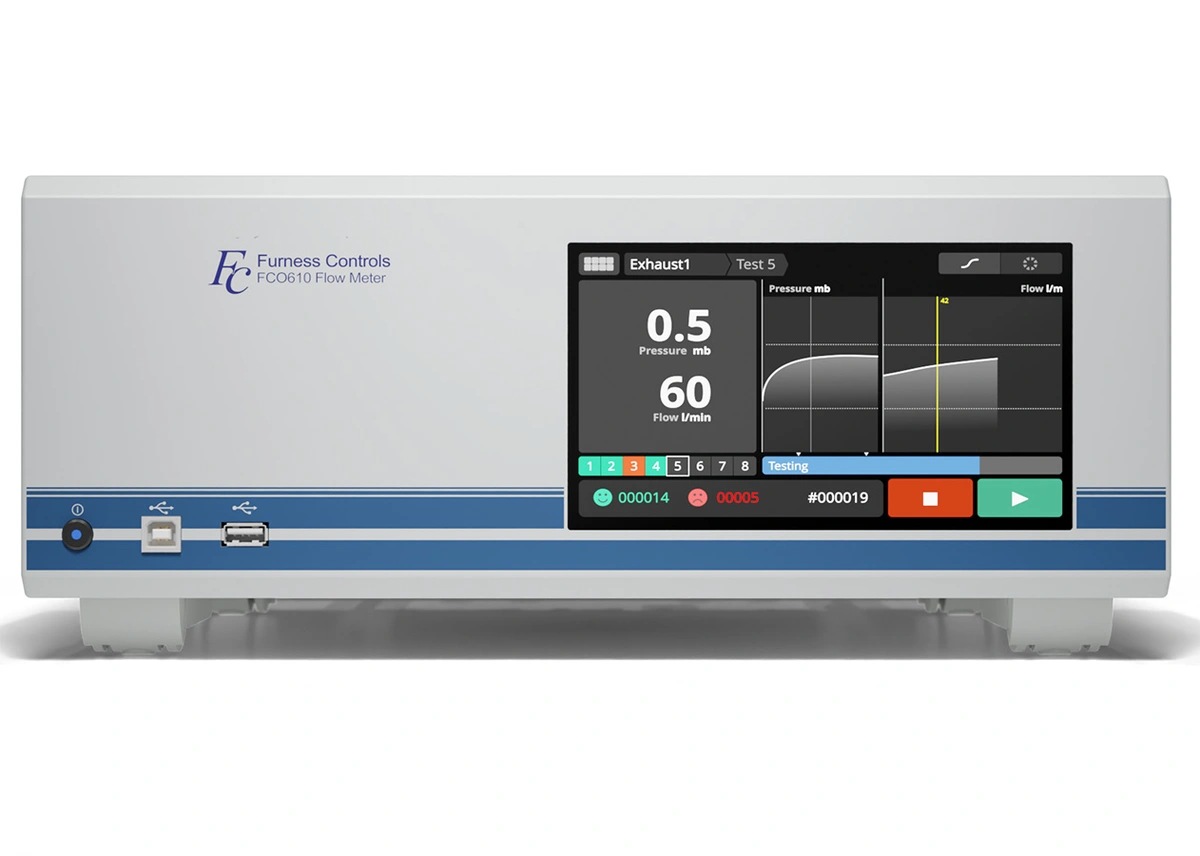

Écran tactile intuitif & rapide
- Valeurs numériques claires, graphiques détaillés et boutons à effleurement
- Choisissez rapidement parmi 300 produits configurables, chacun comportant jusqu'à 16 étapes personnalisables
- La fonction Enregistreur de données vous permet de parcourir et d'exporter toutes les données de vos 1 000 000 derniers tests de produits

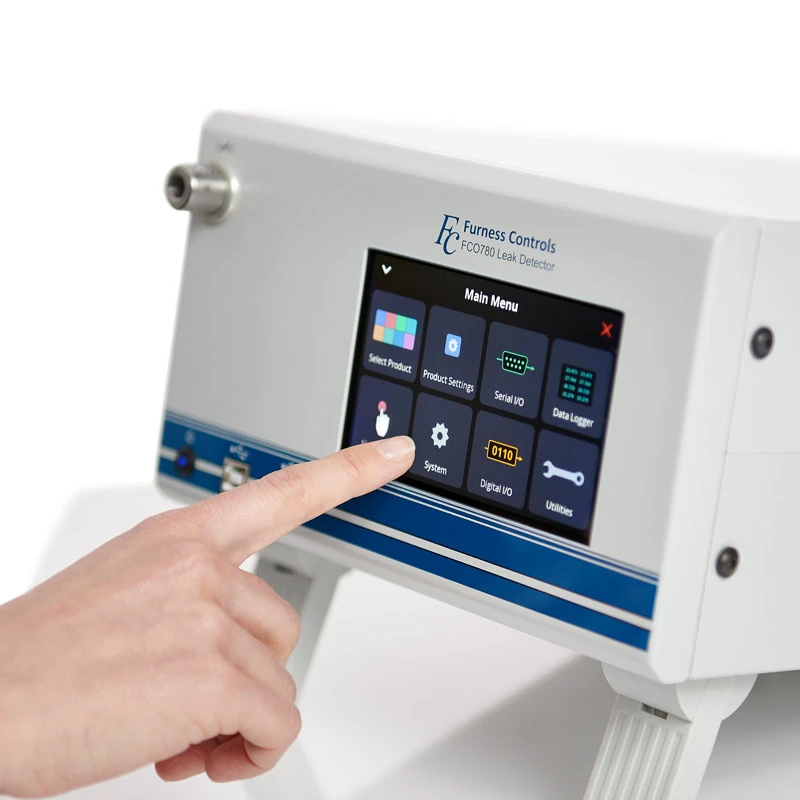

- Modifiez les paramètres et configurez les tests rapidement et facilement grâce au système de menu intuitif basé sur des icônes
Ces testeurs de débit offrent une plateforme idéale pour réduire les coûts et la complexité des stations de test en supprimant entièrement le besoin d'un automate programmable. Grâce à l'utilisation d'E/S électriques et de sorties pneumatiques, les instruments eux-mêmes peuvent contrôler l'ensemble de la station de test. L'intégration de la lecture de codes-barres, de l'impression d'étiquettes et du verrouillage des gabarits peut garantir une production sans défaut transmis.
Communications

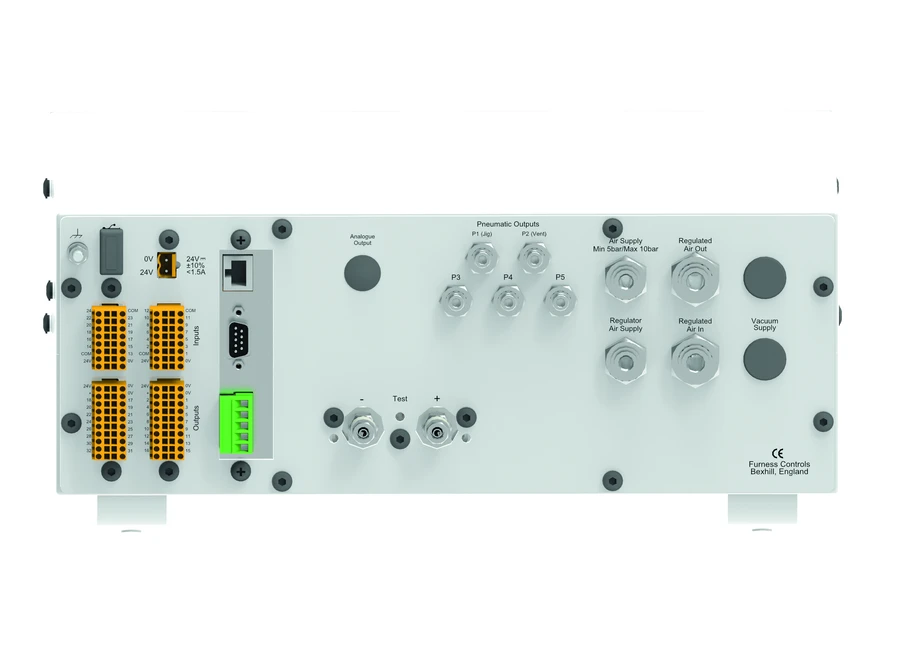

- Connecteurs E/S électriques programmables par l'utilisateur
- Sorties pneumatiques programmables par l'utilisateur
- Interfaces de communication industrielles modernes telles que PROFINET et EtherNet/IP
- Autres modes de communication tels que RS232, RS485, USB et TCP/IP standard sur Ethernet
Théorie
Le test d'intégrité du boîtier est effectué en introduisant de l'air dans la sortie de fumée à une pression spécifique et régulée, et le flux d'air résultant doit être inférieur à une limite spécifiée en fonction du volume interne de l'appareil. Des joints de boîtier manquants ou endommagés entraîneront un flux d'air excessif et un résultat d'échec au test. Des joints correctement installés et complets limiteront le flux d'air en dessous de la limite spécifiée et donneront un résultat de réussite.
Le FCS610 dispose d'une capacité mémoire de 300 produits et 300 tests, ce qui permet de programmer des tests spécifiques aux variantes pour chaque modèle de votre gamme. La prise en charge intégrée du lecteur de codes-barres et la capacité à stocker les données de résultats assurent une traçabilité complète pour chaque produit sérialisé individuellement. L'entrée du lecteur de codes-barres peut être programmée par l'utilisateur pour exiger la sélection du produit, le numéro de série et même l'identifiant de l'utilisateur avant de commencer un test. Les tests d'étanchéité à la combustion sont généralement effectués selon les mêmes principes que le test d'intégrité du boîtier, mais à une pression plus élevée — ce qui ne pose aucun problème pour le FCS610 grâce à son régulateur de pression automatique et à son contrôle de débit spécifique au test.
