- Détails clés
- Élément de débit primaire pour les débits d'air/gaz de 0,1 ml/min à 40 000 l/min
- Excellentes propriétés de modulation
- Aucune extraction de racine carrée requise
- Génère une très faible perte de charge à travers l'élément
Fiabilité dans la mesure du débit

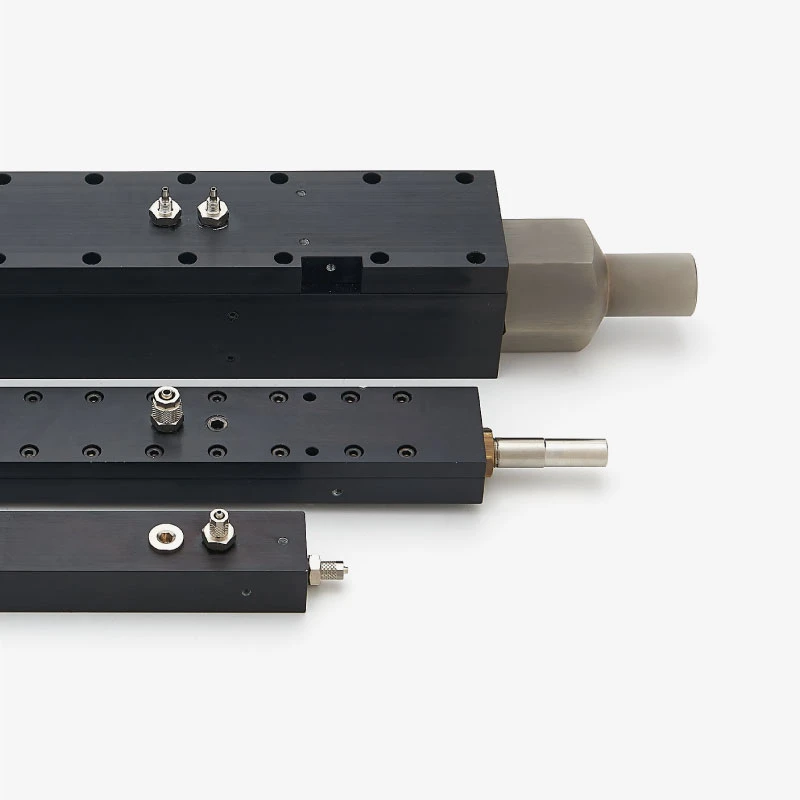

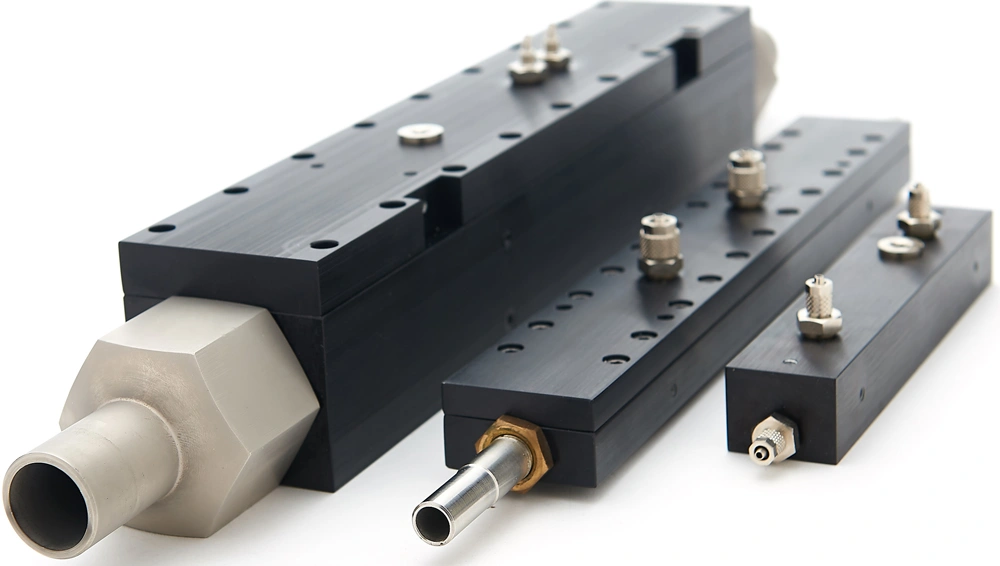

La série FCO96 d'éléments à écoulement laminaire (LFE) est une famille de dispositifs de débit primaires pour la mesure de faibles volumes d'air et de gaz de 0,1 ml/min à 40 000 litres/min. Les LFE FCO96 offrent la capacité de mesurer avec précision et de manière répétable les faibles débits rencontrés dans les systèmes d'échantillonnage, les injecteurs et les applications respiratoires.
Les mesures de débit sont souvent effectuées par plaque à orifice, venturi ou tuyère, où la pression différentielle générée est liée au débit par une loi quadratique. Les éléments à écoulement laminaire FCO96 ont une relation linéaire entre la pression différentielle et le débit, ce qui permet d'obtenir un rapport de modulation beaucoup plus élevé. Les conditions d'écoulement laminaire sont atteintes en dessous d'un nombre de Reynolds de 2000.
Les éléments à écoulement laminaire FCO96 génèrent une faible pression différentielle, offrant peu de résistance au débit. Une valeur typique au débit maximal est de 10 mmH2O (98 Pa). Les instruments de mesure appropriés sont la gamme de micromanomètres et transmetteurs Furness Controls.
Théorie
Les conditions d'écoulement laminaire sont présentes dans un gaz lorsque le nombre de Reynolds est inférieur à la valeur critique de 2000. Au-dessus de cette valeur, l'état du fluide est considéré comme turbulent. En dessous de cette valeur, la différence de pression sur une longueur donnée est linéaire avec le débit. Nos orifices à écoulement laminaire FCO96 sont conçus autour d'un nombre de Reynolds de 500, bien dans la plage d'écoulement laminaire. Chaque dispositif fournit des chambres d'expansion/réduction du débit à l'entrée/sortie, de sorte que le débit est linéaire par rapport à la pression différentielle aux points de mesure.
Les conditions d'écoulement laminaire sont présentes dans un gaz lorsque le nombre de Reynolds est inférieur à la valeur critique de 2000. Au-dessus de cette valeur, l'état du fluide est considéré comme turbulent. En dessous de cette valeur, la différence de pression sur une longueur donnée est linéaire avec le débit. Nos orifices à écoulement laminaire FCO96 sont conçus autour d'un nombre de Reynolds de 500, bien dans la plage d'écoulement laminaire. Chaque dispositif fournit des chambres d'expansion/réduction du débit à l'entrée/sortie, de sorte que le débit est linéaire par rapport à la pression différentielle aux points de mesure.
