- Caractéristiques principales
- La référence fiable pour les très basses pressions
- Un manomètre à piston non rotatif avec système de contrôle automatique
- Performance éprouvée, facilité d'utilisation et stabilité à long terme
Précision
Le maintien de la traçabilité de l'étalonnage et de la précision est d'une importance capitale pour les laboratoires nationaux de métrologie, les installations d'étalonnage, ainsi que les fabricants d'instruments de mesure de pression.
| Version | Plage de pression | Résolution | ||
|---|---|---|---|---|
| 10cm² | 0 - 44 kPa | 0 | 01 Pa | |
| 20cm² | 0 - 22 kPa | 0 | 005 Pa | |
| 45cm² | 0 - 9 kPa | 0 | 002 Pa | |
| 100cm² | 0 - 3 | 4 kPa | 0 | 001 Pa |

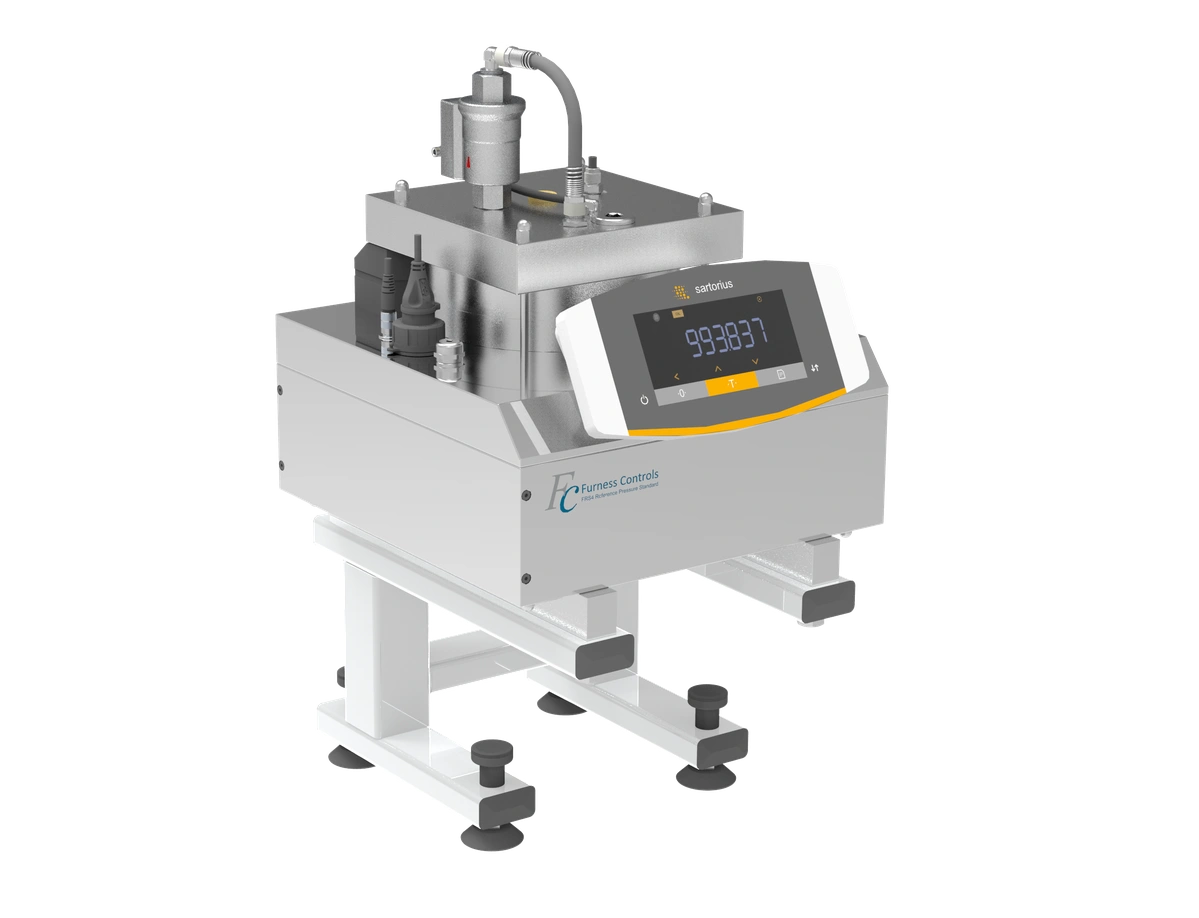

Fourni en quatre versions différentes, le FRS4 couvre une plage de zéro à 44 kPa pour la version haute pression, et de zéro à 3,4 kPa pour la version basse pression.
La résolution du modèle basse pression est de 0,001 Pa, avec une incertitude de ±(0,005 % de la lecture + 0,02 Pa).

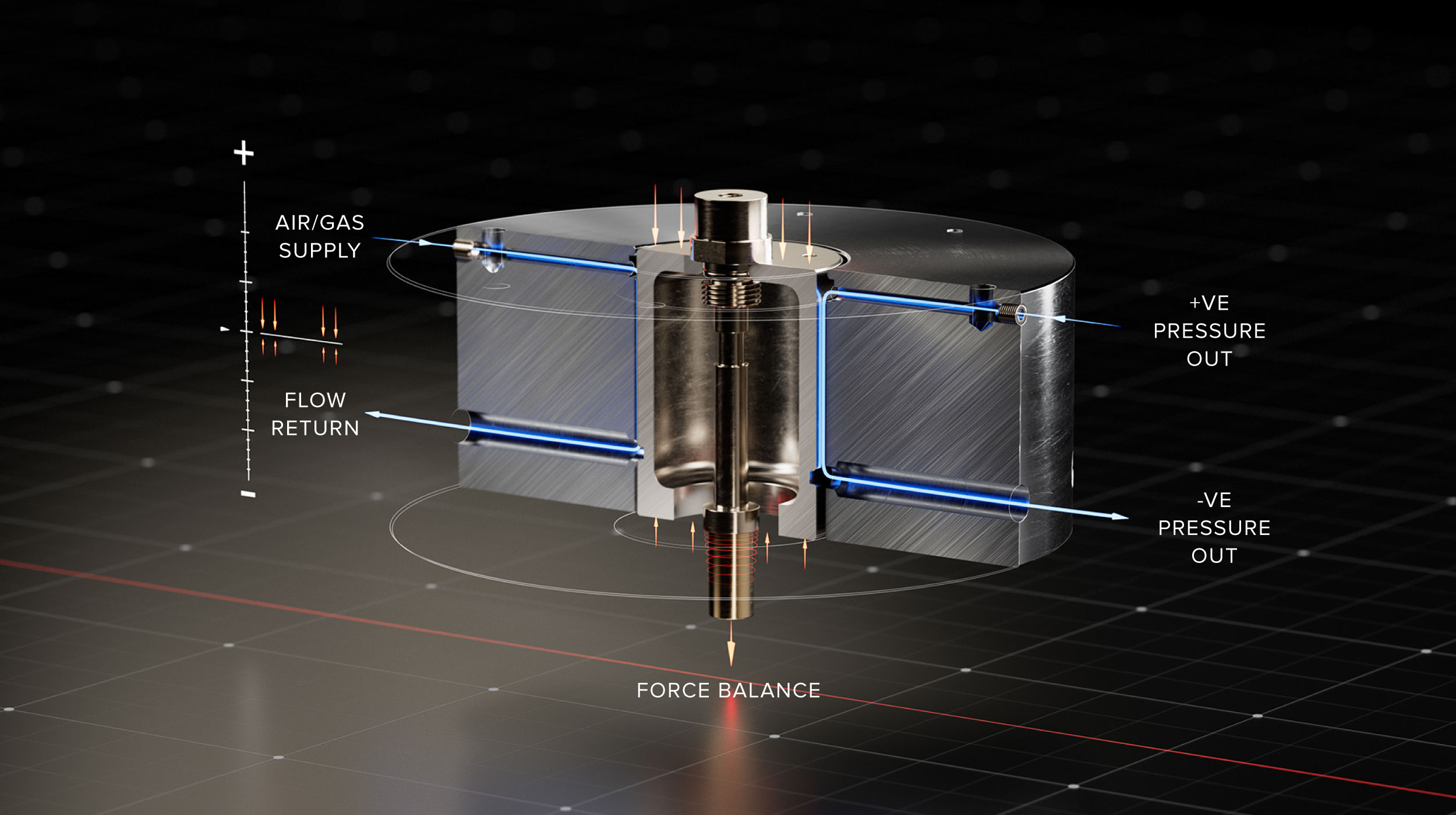

L'air ou le gaz est acheminé vers le FRS4 par le haut du cylindre et s'écoule vers le port de retour situé près de la base. L'espace restreint entre le piston et le cylindre crée une différence de pression entre le haut et le bas du piston. La position latérale du piston est maintenue par un système de flexure en cuivre-béryllium, et la position verticale est maintenue par l'équilibre des forces.
La force nécessaire pour maintenir la position verticale du piston est exactement égale à la différence de force exercée par le gaz sur la surface supérieure du piston par rapport à la surface inférieure, plus le poids du piston. Les dimensions du piston étant connues avec précision, l'équilibre des forces fournit une lecture de la différence de pression directement traçable aux propriétés physiques.
Il est essentiel d'avoir accès à un étalon de pression fiable, avec une longue période de maintenance qui vous permet de maximiser la charge de travail.
